TABLEROS Y GABINETES

Integración de Tableros Eléctricos (TDP Principales, TD Distribución, TC Control, TTA Transferencia Automatica, PCYM Programación - Control - Automatizacion) y Gabinetes Accesorizados.

Suministramos el corazón del control de sus instalaciones eléctricas, de control y telecomunicaciones.

Suministro de Gabinetes y Tableros Eléctricos

Integracion de Tableros Eléctricos

Suministramos diversos tipos de gabinetes para uso eléctrico de baja, media y alta tensión (tanto sencillos como accesorizados), con diversos diseños como son tipo montaje en pared (murales), tipo autosoportados (de piso) o tipo modulares (unión para ampliación o crecimiento), en diversos materiales (metálico o no metálico), y con diverso nivel de protección como son para interiores (NEMA 1 / IP20 a IP54), para intemperie o uso rudo (NEMA 4/4X / IP65-IP66), y a prueba de explosiones (NEMA 7/8).

Así mismo suministramos tableros eléctricos en alta, media y baja tensión, ya sea por su función de  tipo principal (TDP), de tipo distribución (TD), de tipo ontrol (TC) y de tipo transferencia automática (TTA), así como por su instalación de tipo empotrado, adosado/sobreponer, y autosoportado. Cada gabinete o tablero puede ser accesorizado o integrado de diversas maneras y/o con diversos componentes dependiendo de su uso, función, condicional de trabajo, condición ambiental, condición de tensión y carga, o especificación o norma, por lo que cuando un tablero se arma según especificaciones del cliente o proyecto se realiza una actividad técnica de integración por medio de técnicos especializados que instalan dentro de un gabinete eléctrico o de comunicaciones diversos componentes y equipos, así como interruptor, barras, riel, canaletas, luces, cableado, fibra óptica, borneras, accesorios, consumibles y equipos necesarios para su funcionamiento bajo condiciones especifica.

TD

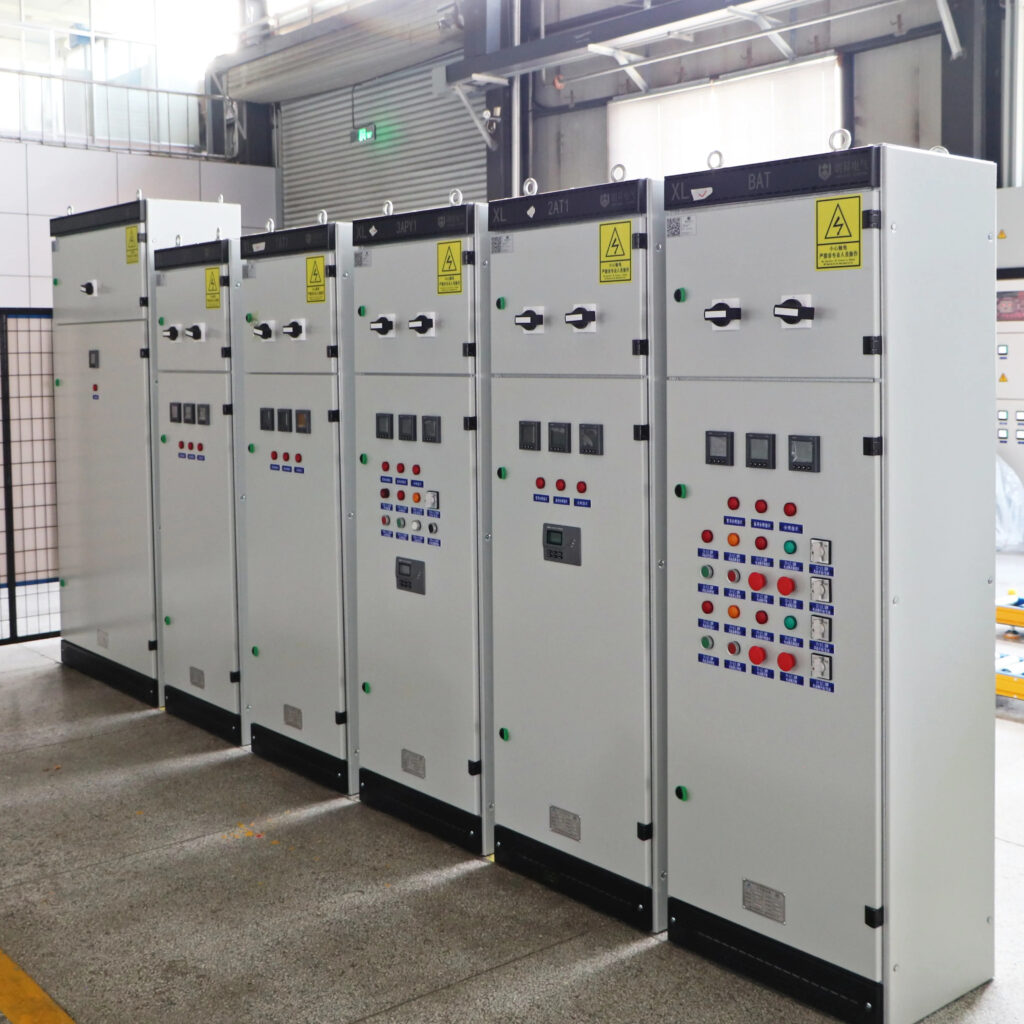

Tableros Eléctricos de Distribución

Nuestros gabinetes reciben la energía de una fuente principal y la dividen o distribuyen en circuitos secundarios. Contienen dispositivos de protección, control y medición para asegurar que la electricidad llegue de forma estable y sin riesgos a cada zona o aparato de una instalación, tales como gabinete, interruptor principal, interruptor termomagnético, barras conductoras, barras neutro – tierra, entre otros componentes.

  • Tablero Principal (TDP): Recibe la energía directa de la red pública o subestación y contiene el interruptor general que protege a toda la instalación.
  • Tablero Secundario o de Subdistribución: Recibe la energía del tablero principal y la manda a zonas específicas, pisos o áreas de un edificio.
  • Tablero de Distribución Final: Se ubica cerca de los aparatos o enchufes finales para proteger circuitos de iluminación o fuerza específicos.
TF

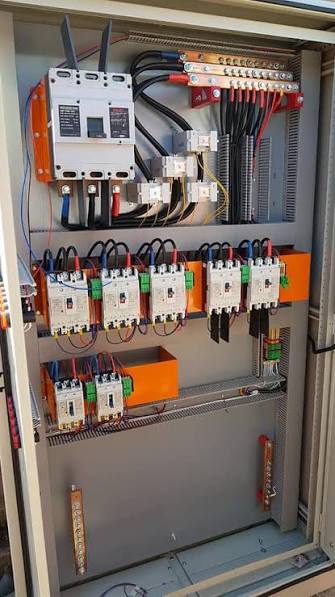

Tablero Eléctrico de Fuerza

Nuestros tableros eléctricos de fuerza son gabinetes que recibe y distribuye energía de alta potencia hacia motores, maquinarias o subtableros, están compuestos de  interruptores principales, protecciones termomagnéticas y barras de cobre para operar de forma segura en industrias y comercios.

  • Tablero General de Fuerza: Recibe la energía directa de la fuente principal o subestación y alimenta a otros tableros secundarios.
  • Tablero de Distribución de Fuerza: Reparte la corriente eléctrica hacia cargas pesadas, equipos grandes o líneas de producción.
  • Centro de Control de Motores (CCM): Agrupa arrancadores y variadores para encender, apagar y proteger motores industriales.


TPCYM

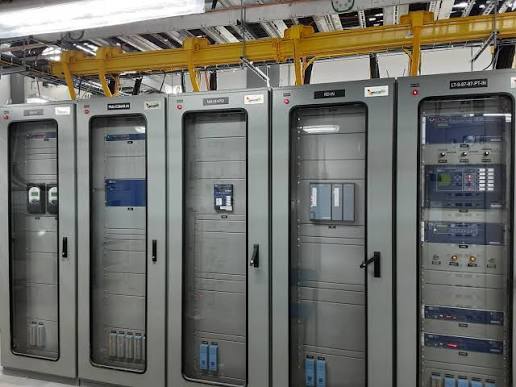

Tablero Eléctrico PCYM

Nuestros tableros PCyM (Protección, Control y Medición) son gabinetes metálicos especializados que resguardan relevadores, medidores, switches de control, lámparas de señalamiento,  equipos de control, bloques de prueba y tablillas de conexiones, cuya principal función es vigilar, proteger y operar subestaciones eléctricas o redes de transmisión de forma segura.

TC

Tablero Eléctrico de Control

Nuestros tableros eléctricos de control son gabinetes que alberga dispositivos para gobernar, regular y proteger sistemas o procesos eléctricos, y pueden ser de tipo:

  • Tableros de control de motores (CCM / MCC): sirven para arrancar, parar, invertir y proteger motores eléctricos.
  • Tableros de automatización y lógica: funcionan con controladores lógicos programables (PLC) y pantallas táctiles (HMI).

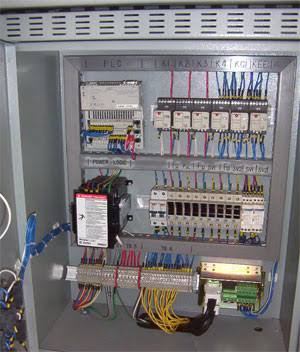

  • Tableros de transferencia automática (TTA): conmutan la alimentación de energía entre la red eléctrica comercial y una planta de luz de emergencia.
  • Tableros de distribución y control de iluminación: reparten la energía a circuitos secundarios de alumbrado o contactos, permitiendo su accionamiento manual o automatizado por horarios/sensores.
TAM (DOL, Estrena, Arranque Suave, VFD, Transformador)

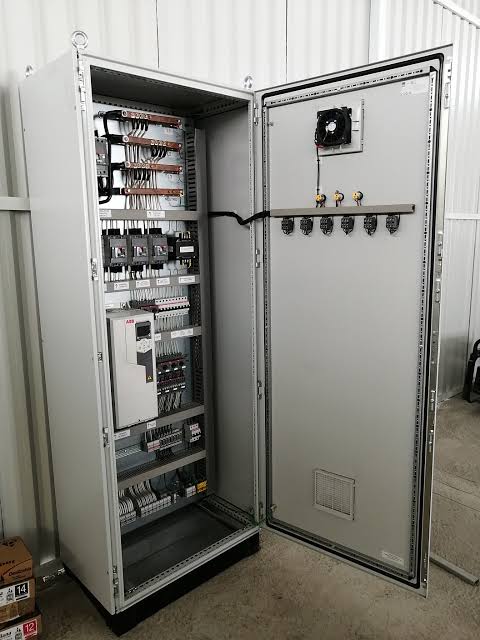

Tablero Eléctrico de Arranque de Motor

Nuestros  tableros eléctricos de arranque de motor controlan el inicio, la parada y la seguridad de motores industriales y se pueden clasificar principalmente según el método tecnológico que usan para alimentar el motor y reducir o regular la corriente inicial.

  • Arranque Directo (DOL): conecta el motor de golpe a la red eléctrica y usa un contactor y un relé térmico. Ideal solo para motores pequeños de baja potencia.
  • Arranque Estrella-Triángulo: arranca el motor en conexión estrella para bajar el piquete de corriente y cambia a triángulo al ganar velocidad. Usa tres contactores y un temporizador.
  • Arranque Suave (Soft Starter): regula el voltaje de forma electrónica de menos a más y evita golpes mecánicos y tirones bruscos en bandas o poleas.
  • Arranque con Variador de Frecuencia (VFD): controla la velocidad y la fuerza del motor, así mismo permite acelerar y frenar sin saltos de energía.
  • Arranque por Autotransformador: usa un transformador interno para bajar el voltaje inicial en las fases del motor y sirve para motores pesados de gran tamaño donde no se usa electrónica moderna.
  •
TBC

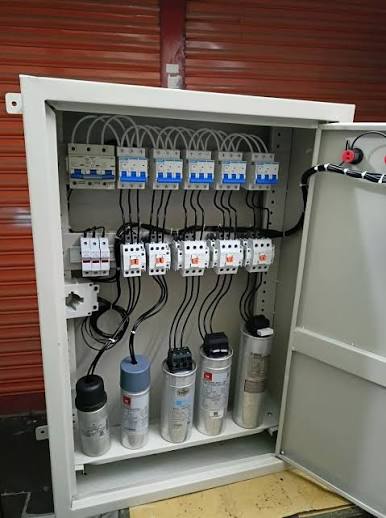

Tablero Eléctrico de Banco de Condensadores

Nuestros tableros eléctricos de banco de condensadores se clasifican principalmente según su modo de operación para corregir el factor de potencia en las instalaciones, pueden ser de baja o media tension.

  • Tableros de Banco Fijo: tienen una capacidad de compensación constante y no cambian su potencia reactiva aunque la carga del sistema varíe.Se usan en lugares con cargas estables y constantes (como un motor grande o un transformador único).
  • Tableros de Banco Automático: ajustan la compensación según la demanda de energía de la planta, utilizan un regulador o controlador de factor de potencia que mide la red en tiempo real y conectan o desconectan etapas (pasos) de condensadores mediante contactores especiales.


TI

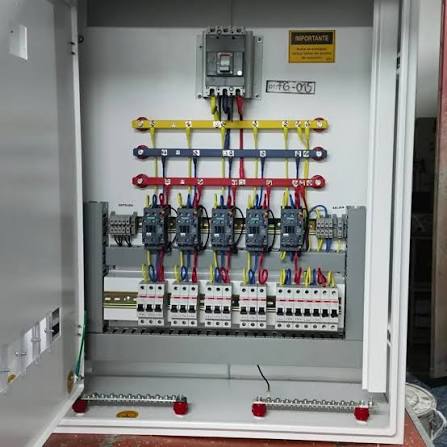

Tablero Eléctrico de Iluminación

Nuestros tableros eléctricos de iluminación están dedicados a repartir, proteger y controlar desde un solo sitio los circuitos de luz o iluminación de cualquier tipo de infraestructura (residencial, comercial, industrial, iluminación pública e instalaciones especiales) evitando daños por cortos o sobrecargas, están confirmados por gabinetes, zapatas o interruptores principales, barra de neutros y tierras, e interruptores termomagnéticos. Pueden ser monofásicos, trifásicos y con controles automáticos.

Gabinetes

Gabinetes Eléctricos

Nuestros  gabinetes eléctricos son una caja o carcasa metálica o de plástico diseñada para guardar, ordenar y proteger los componentes eléctricos y electrónicos y evitar que las personas sufran descargas eléctricas accidentales.

Gabinete eléctrico NEMA 4

Ofrecemos diversos tipos de gabinetes eléctricos para uso industrial, así mismos accesorizamos sus gabinetes de acuerdo a su uso, condición y especificación.

USOS

  • Distribución Energética
  • Automatización
  • Control de Motores
  • Zonas Exteriores

DISEÑO

  • De Pared / Murales
  • Autosoportado / Piso
  • Modulares / Unión

GRADO DE PROTECCIÓN NEMA/IP

  • Uso interior básico (NEMA 1 / IP20)
  • A prueba de intemperie (NEMA 3R / IP54)
  • Protección contra agua y polvo severo (NEMA 4/4X / IP65-IP66)

MATERIALES

  • Acero al Carbón con Recubrimiento
  • Acero Galvanizado
  • Acero Inoxidable
  • Poliester/Policarbonato/Fibra de Vidrio

FUNCIÓNES

  • Proteccion Ambiental
  • Seguridad Personal
  • Control de Energía
Asegurando la calidad y eficiencia.

Nuestras actividades se sustentan en:

  • Amplio conocimiento en procesos, equipos, componentes, eficiencia energética y modelos de integración de tableros.
  • Análisis de cada caso por separado bajo un enfoque de solución integral y eficiencia.
  • Amplio conocimiento actualizado de prototipos, equipos, piezas y componentes, así como la integración entre ellos y entre marcas.
  • Mantenimiento y actualización a tableros.
  • Pruebas FAT, Pre Fat y SAT.
  • Actividades en Campo y Puesta en Marcha.
  • Experiencia y capacidad.
  • PMA Gcia. de Admon. de Proyectos.
  • Atención personalizada y oportuna.
  • Tiempo de entrega competitivo.

"Un equipo de técnico de profesionales, mano de obra especializada, equipos, herramientas y accesorios necesarios para toda obra o proyecto".

Nuestro enfoque en 7 Puntos garantiza todo lo que hacemos.

Satisfacción 100% Garantizada

Contáctanos

Queremos conocerte, saber tus requerimientos y generar juntos soluciones sostenibles e integrales.
